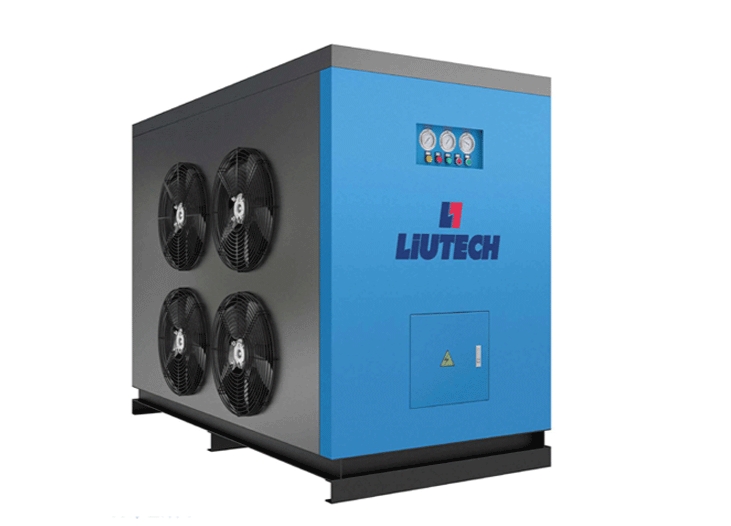

冷冻式干燥机在运行过程中，常见的故障主要包括以下几个方面：

1.干燥效果下降：

现象：压缩空气露点升高，干燥效果达不到预期。

原因：制冷剂不足、蒸发器结霜、冷凝器脏污等。

2.设备运行温度异常：

现象：设备运行温度过高或过低。

原因：制冷剂泄漏、冷却系统故障、温控器故障等。

3.设备噪音增大：

现象：设备运行时噪音明显增大。

原因：压缩机故障、风扇故障、管道振动等。

4.设备振动加剧：

现象：设备运行时振动明显加剧。

原因：设备安装不当、管道连接松动、压缩机故障等。

5.冷凝水排放不畅：

现象：冷凝水无法正常排放，导致设备内部积水。

原因：排水管堵塞、排水阀故障、自动排水器故障等。

6.控制系统故障：

现象：设备无法正常启动、停止或调节温度。

原因：控制系统程序错误、传感器故障、执行机构故障等。

2.1 干燥效果下降

1.制冷剂不足：

原因：制冷剂泄漏或系统密封不良，导致制冷剂不足。

影响：制冷量下降，蒸发温度升高，干燥效果下降。

2.蒸发器结霜：

原因：蒸发器表面结霜，影响热交换效率。

影响：制冷效果下降，压缩空气露点升高。

3.冷凝器脏污：

原因：冷凝器表面积聚灰尘、油污等杂质，影响散热效果。

影响：冷凝温度升高，制冷效率下降。

4.膨胀阀故障：

原因：膨胀阀堵塞或调节不当，导致制冷剂流量不足。

影响：制冷量下降，干燥效果下降。

2.2 设备运行温度异常

1.制冷剂泄漏：

原因：管道连接处松动、密封件老化，导致制冷剂泄漏。

影响：制冷量下降，设备运行温度异常。

2.冷却系统故障：

原因：冷却水流量不足、水温过高、水质差，导致冷却效果差。

影响：设备运行温度升高。

3.温控器故障：

原因：温控器传感器失灵或调节不当，导致温度控制失效。

影响：设备运行温度异常。

2.3 设备噪音增大

1.压缩机故障：

原因：压缩机内部零件磨损、润滑不良，导致噪音增大。

影响：设备运行时噪音明显增大。

2.风扇故障：

原因：风扇电机损坏、风扇叶片断裂或变形，导致噪音增大。

影响：设备运行时噪音明显增大。

3.管道振动：

原因：管道连接松动或管道支架不牢固，导致管道振动。

影响：设备运行时噪音增大。

2.4 设备振动加剧

1.设备安装不当：

原因：设备基础不平、安装不牢固，导致设备振动。

影响：设备运行时振动加剧。

2.管道连接松动：

原因：管道连接处螺栓松动或密封件损坏，导致管道振动。

影响：设备运行时振动加剧。

3.压缩机故障：

原因：压缩机内部零件磨损或损坏，导致振动加剧。

影响：设备运行时振动加剧。

2.5 冷凝水排放不畅

1.排水管堵塞：

原因：排水管内积聚杂质或结垢，导致堵塞。

影响：冷凝水无法正常排放，导致设备内部积水。

2.排水阀故障：

原因：排水阀卡滞或损坏，导致无法正常排水。

影响：冷凝水无法正常排放。

3.自动排水器故障：

原因：自动排水器内部零件磨损或损坏，导致故障。

影响：冷凝水无法正常排放。

2.6 控制系统故障

1.传感器故障：

原因：温度传感器、压力传感器等故障，导致控制系统无法准确获取运行参数。

影响：设备无法正常调节温度或压力。

2.PLC 故障：

原因：PLC 程序错误或模块损坏，导致控制逻辑错误。

影响：设备无法正常启动、停止或调节。

3.执行机构故障：

原因：电磁阀、调节阀等执行机构故障，导致无法正常执行控制指令。

影响：设备无法正常调节温度或压力。

1.观察设备运行状态：

检查运行参数：观察设备运行参数，如压力、温度、流量等，判断是否存在异常。

观察设备外观：检查设备外观，有无泄漏、振动、噪音等异常现象。

2.检查制冷系统：

检查制冷剂：使用检漏仪检查制冷剂是否泄漏，必要时进行补充。

检查蒸发器：检查蒸发器表面是否结霜，必要时进行除霜。

检查冷凝器：检查冷凝器表面是否脏污，必要时进行清洁。

3.检查冷却系统：

检查冷却水：检查冷却水流量、水温、水质等是否正常。

检查冷却风扇：检查冷却风扇运转是否正常，有无异响或振动。

4.检查排水系统：

检查排水管：检查排水管是否堵塞，必要时进行清理。

检查排水阀：检查排水阀是否正常工作，有无卡滞或损坏。

检查自动排水器：检查自动排水器是否正常工作，有无故障。

5.检查控制系统：

检查传感器：校准或更换故障的传感器。

检查 PLC：检查 PLC 程序和模块是否正常。

检查执行机构：检查电磁阀、调节阀等执行机构是否正常工作。

1.修复制冷系统：

补充制冷剂：如果制冷剂不足，及时补充。

修复泄漏：查找并修复制冷剂泄漏点。

清洁蒸发器：清洁蒸发器表面，去除结霜。

清洁冷凝器：清洁冷凝器表面，去除灰尘和油污。

2.修复冷却系统：

检查冷却水：确保冷却水流量充足，水温适中，水质清洁。

维修冷却风扇：维修或更换故障的冷却风扇。

3.修复排水系统：

清理排水管：定期清理排水管，去除杂质和结垢。

维修排水阀：维修或更换故障的排水阀。

维修自动排水器：维修或更换故障的自动排水器。

4.修复控制系统：

修复传感器：校准或更换故障的传感器。

修复 PLC：检查并修复 PLC 程序和模块故障。

修复执行机构：检查并修复电磁阀、调节阀等执行机构故障。

5.其他措施：

紧固管道连接：紧固松动的管道连接处，减少振动和噪音。

调整设备安装：重新调整设备安装，确保其水平、牢固。

要有效降低空压机的噪音，首先需要了解其噪音产生的原因。空压机噪音主要来源于以下几个方面：

1.机械噪音：

运动部件：空压机内部的活塞、螺杆、轴承等运动部件在高速运转过程中会产生机械振动和摩擦，从而产生噪音。

不平衡力：运动部件的不平衡力也会导致振动和噪音。

2.气流噪音：

进气与排气：空气在进入和排出空压机时，由于流速和压力的变化，会产生强烈的气流噪音。

涡流噪音：气流在管道中流动时，由于流速不均匀，会产生涡流，从而产生噪音。

3.电磁噪音：

电机：空压机电机在运行过程中，由于电磁力的作用，会产生电磁噪音。

4.共振噪音：

结构共振：空压机各部件的固有频率与外部激励频率相同时，会产生共振，从而放大噪音。

针对上述噪音产生的原因，可以采取以下几种行之有效的降噪措施：

2.1 机械噪音控制

1.优化设计：

降低振动：通过优化设备结构设计，减少运动部件的振动和摩擦。例如，采用平衡技术、减震装置等。

提高精度：提高零部件的加工精度，减少因装配间隙引起的振动和噪音。

2.使用减震装置：

减震垫：在空压机与基础之间安装减震垫，可以有效吸收振动，降低噪音传播。

弹簧减震器：采用弹簧减震器，可以进一步降低振动传递。

3.隔音罩：

全封闭隔音罩：将空压机整体封闭在隔音罩内，可以有效阻隔噪音传播。

吸音材料：在隔音罩内壁安装吸音材料，如岩棉、玻璃棉等，进一步提高隔音效果。

4.定期维护：

润滑保养：定期对空压机进行润滑保养，确保运动部件运转顺畅，减少摩擦噪音。

紧固件检查：定期检查和紧固各连接部件，防止松动引起的振动和噪音。

2.2 气流噪音控制

1.优化进气与排气系统：

消声器：在进气口和排气口安装消声器，可以有效降低气流噪音。

扩压管：采用扩压管设计，降低气流速度，减少涡流噪音。

2.管道设计：

合理布局：合理设计管道走向，避免急转弯和突变截面，减少气流阻力。

柔性连接：在管道连接处采用柔性连接，如橡胶软管，可以有效吸收振动和噪音。

3.过滤装置：

高效过滤器：使用高效过滤器，去除空气中的杂质和颗粒物，减少气流噪音。

2.3 电磁噪音控制

1.选择低噪音电机：

变频电机：采用变频电机，可以根据负载变化调节转速，降低电磁噪音。

静音轴承：选择静音轴承，减少机械摩擦噪音。

2.电磁屏蔽：

屏蔽罩：在电机和电缆外层安装电磁屏蔽罩，可以有效阻隔电磁噪音传播。

2.4 共振噪音控制

1.频率分析：

频谱分析：对空压机运行时的噪音进行频谱分析，确定共振频率。

调整参数：通过调整设备运行参数，避免共振频率的出现。

2.结构优化：

增加刚度：提高设备结构的刚度，减少共振发生的可能性。

阻尼材料：在关键部位使用阻尼材料，吸收振动能量，降低共振噪音。

1.1 风冷式空压机

风冷式空压机主要依靠风扇和散热片进行散热。具体工作原理如下：

热量传递：空压机运行过程中产生的热量通过热传导传递至散热片。

强制对流：风扇将冷空气吹向散热片，带走热量，实现热量交换。

热量排出：热空气被排出机外，冷却后的空气再次进入循环。

1.2 水冷式空压机

水冷式空压机则依靠循环冷却水进行散热，其工作原理如下：

热量传递：空压机运行过程中产生的热量通过热交换器传递至冷却水。

循环冷却：高温冷却水被泵送至冷却塔或换热器进行冷却，冷却后的水再次循环进入热交换器。

热量排出：热量通过冷却塔或换热器排出系统外。

2.1 风冷式空压机的优点

1.安装简便，成本较低：

风冷式空压机无需复杂的冷却水管道和冷却塔，安装相对简单，初期投资成本较低。

适用于小型和中型空压机，尤其适合空间有限或预算有限的企业。

2.维护简单：

风冷系统结构简单，维护工作量较小，主要集中在风扇和散热片的清洁和保养上。

维护成本相对较低，无需担心冷却水水质问题。

3.对环境要求较低：

风冷式空压机对环境温度和湿度的适应性较强，在一些水资源匮乏或水质较差的地区更具优势。

4.启动时间短：

风冷系统无需预热，启动后即可快速进入工作状态。

2.2 风冷式空压机的缺点

1.冷却效率相对较低：

空气的比热容低于水，风冷式空压机的冷却效率相对较低，在高温环境下容易出现过热现象。

尤其是在环境温度较高的地区或高负荷运行情况下，风冷式空压机的散热能力可能不足。

2.噪音较大：

风扇运转会产生一定的噪音，对于对噪音控制要求较高的场所，风冷式空压机可能不太适用。

3.受环境因素影响较大：

空气中的灰尘、油污等杂质容易附着在散热片上，影响散热效果，需要定期清洁。

在多风沙或潮湿的环境中，风冷式空压机的散热效率可能会受到一定影响。

2.3 水冷式空压机的优点

1.冷却效率高：

水冷式空压机利用水的比热容大的特点，冷却效率高，能够有效控制设备运行温度，尤其适用于高温、高负荷运行工况。

适用于大型空压机或对温度控制要求较高的场合。

2.噪音较低：

水冷系统无需风扇，运行时噪音较低，更适合对噪音控制要求较高的场所。

3.对环境温度适应性强：

水冷式空压机受环境温度影响较小，在高温环境下也能保持良好的冷却效果。

4.使用寿命长：

由于冷却效率高，水冷式空压机的运行温度相对较低，有利于延长设备使用寿命。

2.4 水冷式空压机的缺点

1.安装复杂，成本较高：

水冷式空压机需要配备冷却水管道、冷却塔、水泵等设备，安装较为复杂，初期投资成本较高。

适用于大型工业场所或对冷却效果要求较高的场合。

2.维护工作量大：

水冷系统需要定期进行水质检测、水垢清理、管道维护等工作，维护工作量较大。

需要关注冷却水的水质问题，避免水垢、腐蚀等问题影响冷却效果。

3.水资源消耗较大：

水冷式空压机需要消耗大量的水资源，在水资源匮乏的地区可能不太适用。

需要考虑冷却水的循环利用和废水处理问题。

4.启动时间较长：

水冷系统需要一定的预热时间，启动后不能立即达到最佳冷却效果。

在选择空压机冷却方式时，企业需要综合考虑以下因素：

3.1 设备功率和运行环境

小型空压机：对于功率较小的空压机，风冷式通常更具成本效益。

大型空压机：对于大型空压机或高负荷运行工况，水冷式冷却效率更高，更适合。

高温环境：在高温环境下，水冷式空压机更能保证设备稳定运行。

3.2 空间和安装条件

空间有限：如果安装空间有限，风冷式空压机安装更为简便。

已有冷却水系统：如果企业已有完善的冷却水系统，水冷式空压机可以更好地利用现有资源。

3.3 成本考虑

初期投资：风冷式空压机初期投资较低，水冷式空压机则需要更高的初期投入。

运行成本：虽然水冷式空压机冷却效率高，但水资源消耗和后期维护成本较高，需要综合考虑长期运行成本。

3.4 噪音控制要求

对噪音敏感：如果对噪音控制要求较高，水冷式空压机更为合适。

噪音容忍度高：如果对噪音要求不高，风冷式空压机也可以满足需求。

3.5 维护能力

维护能力有限：风冷式空压机维护相对简单，更适合维护能力有限的企业。

维护能力较强：如果企业具备较强的维护能力，水冷式空压机也可以通过良好的维护来延长使用寿命。

在进行节能优化改造之前，首先需要对现有压缩空气管道系统进行全面分析，找出存在的问题和节能潜力。以下是常见的管道系统问题：

1.1 管道布局不合理

1.问题描述：管道布局不合理，导致压缩空气输送路径过长，压力损失过大，能耗增加。

2.影响：增加压缩机负荷，导致设备寿命缩短，能源浪费。

1.2 管道直径不当

1.问题描述：管道直径选择不当，过大或过小都会影响系统效率。

直径过大：增加材料成本和安装费用，且管道内流速过低，容易积聚冷凝水。

直径过小：增加管道阻力，导致压力损失过大，能耗增加。

2.影响：系统效率低下，能源浪费，设备寿命缩短。

1.3 管道泄漏严重

1.问题描述：管道连接部位松动、法兰密封不严、管道腐蚀等原因，导致压缩空气泄漏。

2.影响：大量压缩空气泄漏，导致能源浪费，增加压缩机负荷。

1.4 管道内积水

1.问题描述：管道内积水未及时排出，导致管道腐蚀、压力损失增加。

2.影响：影响压缩空气质量，缩短设备寿命，增加维护成本。

1.5 管道保温不良

1.问题描述：管道保温材料老化或损坏，导致压缩空气温度升高，压力损失增加。

2.影响：增加压缩机负荷，能源浪费。

针对上述问题，以下是几种常见的节能优化改造方案：

2.1 优化管道布局

1.方案描述：重新设计管道布局，缩短输送路径，减少弯头和阀门数量，降低压力损失。

2.实施步骤：

现场勘查：对现有管道系统进行详细勘查，测量管道长度、走向、弯头数量等。

方案设计：根据现场勘查结果，设计新的管道布局方案，尽量缩短输送路径，减少弯头和阀门数量。

施工改造：按照设计方案进行施工改造，确保管道连接牢固，无泄漏。

3.预期效果：降低压力损失，减少能源消耗，提高系统效率。

2.2 合理选择管道直径

1.方案描述：根据实际流量需求，合理选择管道直径，确保流速在合理范围内（通常为15-25m/s）。

2.实施步骤：

流量计算：根据压缩空气流量需求，计算合适的管道直径。

方案设计：选择合适的管道直径，并进行管道改造。

施工改造：按照设计方案进行施工改造，确保管道连接牢固，无泄漏。

3.预期效果：降低管道阻力，减少压力损失，降低能耗。

2.3 治理管道泄漏

1.方案描述：定期进行泄漏检测，及时修复泄漏点。

2.实施步骤：

泄漏检测：使用超声波检漏仪等设备，定期进行泄漏检测。

修复泄漏：对发现的泄漏点进行及时修复，包括紧固松动部位、更换密封件、修补腐蚀管道等。

定期检查：建立泄漏检测制度，定期进行检查和维护。

3.预期效果：减少压缩空气泄漏，降低能源消耗，延长设备寿命。

2.4 排除管道积水

1.方案描述：安装自动排水阀，定期排除管道内积水。

2.实施步骤：

安装排水阀：在管道低点安装自动排水阀，确保积水能够及时排出。

定期检查：定期检查排水阀工作状态，确保其正常运转。

管道清洗：定期对管道进行清洗，去除内部积垢和杂质。

3.预期效果：防止管道腐蚀，减少压力损失，提高压缩空气质量。

2.5 加强管道保温

1.方案描述：更换老化或损坏的保温材料，确保管道保温效果。

2.实施步骤：

检查保温材料：对现有保温材料进行检查，评估其保温性能。

更换保温材料：对老化或损坏的保温材料进行更换，选择导热系数低、耐高温的保温材料。

施工改造：按照设计方案进行施工改造，确保保温材料连接牢固，无缝隙。

3.预期效果：减少压缩空气温度升高，降低能耗，提高系统效率。

3.1 制定改造计划

1.需求分析：根据管道系统现状分析结果，确定改造需求和目标。

2.方案设计：制定详细的改造方案，包括管道布局调整、直径选择、泄漏治理、积水排除、保温加强等。

3.预算编制：根据改造方案，编制预算，确定改造费用。

3.2 施工改造

1.施工准备：准备施工材料和工具，安排施工人员，制定施工计划。

2.现场施工：按照改造方案进行施工，确保施工质量。

3.质量检查：对施工质量进行检查，确保无泄漏、连接牢固、保温良好。

3.3 调试与验收

1.系统调试：对改造后的管道系统进行调试，确保各项参数符合要求。

2.性能测试：进行性能测试，评估改造效果。

3.验收交接：组织验收，移交改造后的管道系统。

4.1 能耗对比

1.评估方法：对比改造前后的能耗数据，评估节能效果。

2.预期结果：改造后能耗显著降低，节能效果明显。

4.2 压力损失

1.评估方法：测量改造前后的压力损失，评估管道阻力变化。

2.预期结果：压力损失减少，管道阻力降低。

4.3 设备寿命

1.评估方法：观察设备运行状态，评估设备寿命变化。

2.预期结果：设备寿命延长，维护成本降低。

4.4 生产效率

1.评估方法：对比改造前后的生产效率，评估对生产的影响。

2.预期结果：生产效率提高，产品质量提升。

压缩空气在生产过程中扮演着至关重要的角色，但其原始状态往往含有水分、油分、颗粒物等杂质。这些杂质如果不经过处理，会对生产设备和工艺流程造成以下影响：

1.设备损坏：杂质会加速设备磨损，导致设备故障频发，影响生产效率。

2.产品质量下降：杂质会污染产品，影响产品质量，甚至导致产品报废。

3.能耗增加：杂质会增加设备运行阻力，导致能耗增加。

4.安全隐患：杂质可能导致设备运行不稳定，甚至引发安全事故。

因此，为了确保压缩空气的质量，必须在压缩空气系统中配置合适的后处理设备，对压缩空气进行净化和处理。

2.1 过滤器

过滤器是压缩空气系统中常用的后处理设备，主要用于去除压缩空气中的固体颗粒物和液体杂质。根据过滤精度和用途的不同，常见的有以下几种类型：

1.初级过滤器：用于去除较大的颗粒物和液态水，通常安装在压缩空气系统的入口处。

2.精密过滤器：用于去除微小的颗粒物和油雾，通常安装在需要高洁净度空气的工艺流程中。

3.活性炭过滤器：用于去除压缩空气中的油蒸气和异味，适用于对空气质量要求极高的场合。

2.2 干燥机

干燥机主要用于降低压缩空气露点温度，防止水分在管道和设备中凝结，导致设备腐蚀和产品质量下降。常见的干燥机类型有：

1.冷冻式干燥机：通过冷却压缩空气，使水分凝结并排出。冷冻式干燥机具有能耗低、操作简便等优点，适用于大多数工业场合。

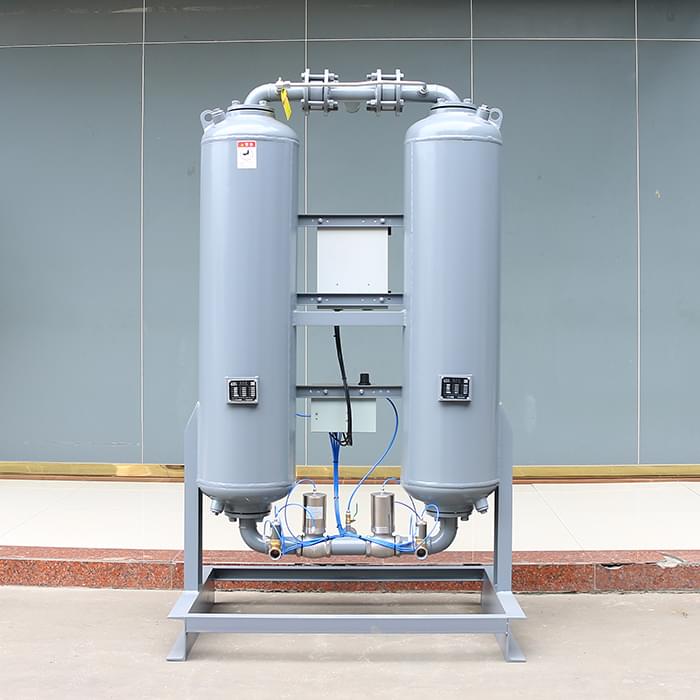

2.吸附式干燥机：使用吸附材料（如分子筛、活性氧化铝等）吸收压缩空气中的水分。吸附式干燥机能够达到更低的露点，适用于对空气干燥度要求极高的场合。

3.膜式干燥机：利用特殊材料的膜对水分子的选择性透过特性，去除压缩空气中的水分。膜式干燥机具有结构紧凑、无需外部能源等优点，适用于小型和便携式设备。

2.3 除油器

除油器用于去除压缩空气中的油分，防止油分对设备和产品造成污染。常见的除油器类型有：

1.机械除油器：利用重力分离和过滤原理，去除压缩空气中的油滴。

2.活性炭除油器：利用活性炭的吸附作用，去除压缩空气中的油蒸气和异味。

3.凝聚式除油器：通过冷却和凝聚作用，将油分凝结并排出。

2.4 除菌过滤器

除菌过滤器用于去除压缩空气中的细菌、病毒等微生物，适用于对空气质量要求极高的医药、食品等行业的无菌生产。

3.1 过滤器的工作原理

过滤器通过多层过滤材料（如纤维、活性炭等）截留压缩空气中的固体颗粒物和液体杂质。初级过滤器主要通过机械拦截和重力沉降去除较大的颗粒物和液态水；精密过滤器则通过更细小的过滤材料去除微小的颗粒物和油雾；活性炭过滤器则利用活性炭的吸附作用，去除油蒸气和异味。

3.2 干燥机的工作原理

1.冷冻式干燥机：压缩空气进入冷冻式干燥机后，首先经过预冷器冷却，温度降低，水分凝结成液态水，然后通过分离器分离并排出。接着，压缩空气进入蒸发器进一步冷却，达到露点温度，水分再次凝结并排出。最后，干燥的压缩空气经过后冷却器升温后输出。

2.吸附式干燥机：压缩空气进入吸附式干燥机后，通过吸附剂床层，水分被吸附剂吸附，干燥的压缩空气输出。吸附剂在吸附一定量的水分后，需要进行再生处理，通常通过再生气的加热和吹扫除吸附剂中的水分，恢复吸附剂限的吸附性能。

3.膜式干燥机：压缩空气通过特殊材料的膜，水分子被选择性透过，干燥的压缩空气输出。

3.3 除油器的工作原理

除油器通过机械拦截、凝聚和吸附等作用，去除压缩空气中的油分。机械除油器主要利用重力分离和过滤原理；活性炭除油器则利用活性炭的吸附作用；凝聚式除油器通过冷却和凝聚作用，将油分凝结并排出。

3.4 除菌过滤器的工作原理

除菌过滤器利用特殊的过滤材料（如超细纤维、陶瓷等），通过机械拦截和吸附作用，去除压缩空气中的细菌、病毒等微生物。

4.1 过滤器的操作与维护

1.定期检查：定期检查过滤器的压差，及时清洗或更换滤芯。

2.清洗滤芯：使用专用清洗剂清洗滤芯，确保其过滤性能。

3.更换滤芯：根据使用情况和滤芯压差更换滤芯，确保过滤效果并避免系统压降过大。

4.2 干燥机的操作与维护

1.定期排水：定期检查并排出干燥机中的冷凝水，防止水分积聚。

2.检查制冷系统：对于冷冻式干燥机，定期检查制冷系统，确保其正常运行。

3.再生处理：对于吸附式干燥机，定期进行再生处理，确保吸附剂的吸附能力。

4.检查膜组件：对于膜式干燥机，定期检查膜组件，确保其无损坏。

4.3 除油器的操作与维护

1.定期检查：定期检查除油器的压差，及时清洗或更换滤芯。

2.清洗滤芯：使用专用清洗剂清洗滤芯，确保其除油效果。

3.更换滤芯：根据使用情况和滤芯压差更换滤芯，确保除油效果并避免系统压降过大。。

4.4 除菌过滤器的操作与维护

1.定期消毒：定期对除菌过滤器进行消毒处理，确保其除菌效果。

2.检查过滤材料：定期检查过滤材料，确保其无损坏。

3.更换滤芯：根据使用情况和滤芯压差更换滤芯，确保除菌效果并避免系统压降过大。
